Inspeção e Adequação à NR-13 em Caldeiras e Vasos de Pressão – Revcal

A Revcal é especialista em inspeções, laudos técnicos e adequação à NR-13, garantindo que sua empresa esteja em conformidade com a legislação, evitando multas e garantindo a segurança de colaboradores e equipamentos.

O que é a NR-13 e por que ela é importante?

A Norma Regulamentadora NR-13 estabelece requisitos para caldeiras, vasos de pressão e tubulações, exigindo inspeções periódicas e relatórios técnicos obrigatórios.

Estar adequado à NR-13:

Previne acidentes graves com caldeiras e equipamentos sob pressão.
Evita autuações e multas do Ministério do Trabalho.
Garante segurança para operadores e ambiente de trabalho.
Assegura conformidade legal em auditorias e fiscalizações.

Serviços Revcal em NR-13

Diferenciais Revcal

Procedimentos de Inspeção

Pré-Inspeção

Antes de qualquer inspeção física, realizamos uma análise detalhada de todos os documentos relacionados ao equipamento:

Levantamento do histórico do equipamento, incluindo prontuário, registro de segurança, relatórios de inspeção e dados operacionais.
Análise do Livro de Registro e das ocorrências, como substituição de componentes e alterações nas condições operacionais.
Definição do Plano de Inspeções, com base nas análises e necessidades do cliente.

Inspeção Externa

A inspeção externa verifica as condições gerais do equipamento e de seus dispositivos de segurança:

Inspeção visual dos equipamentos, dispositivos de segurança e controladores de nível, temperatura e pressão.
Verificação das condições do isolamento térmico (quando aplicável) e das identificações dos dispositivos.
Avaliação das condições das instalações em geral.
Verificação da conformidade da documentação das instalações e dos profissionais responsáveis.
Medição de espessura por ultrassom, de acordo com os pontos previamente definidos pelo inspetor.
Registro fotográfico de todas as condições verificadas.

Inspeção Interna

A inspeção interna é realizada para garantir que não haja comprometimento estrutural no interior do vaso:

Abertura e fechamento das bocas de visita.
Inspeção interna por boroscópio, quando necessário, para visualizar áreas de difícil acesso.
Registro fotográfico da inspeção interna.

Preparação / Prova de Pressão Hidrostática

A prova de pressão hidrostática é um teste vital para verificar a resistência do vaso de pressão sob condições extremas:

O vaso deve estar despressurizado e em temperatura ambiente.
Conexões roscadas e flangeadas são preparadas adequadamente para o teste.
O teste hidrostático é realizado com um padrão calibrado, conforme orientação do PH.
Registro fotográfico do processo.
O enchimento de água e o teste de pressão são realizados com a própria bomba dos instrumentos.

Reconstituição de Prontuário

Caso o prontuário original do vaso de pressão esteja extraviado ou inexistente, ele deve ser reconstituído conforme o Item 13.5.1.7 da NR-13:

Identificação dos materiais de construção e características operacionais do equipamento.
Levantamento da documentação existente.
Cálculo mecânico para verificar a resistência e as espessuras mínimas do equipamento.
Definição da Pressão Máxima de Trabalho Admissível (PMTA).
Elaboração do desenho dimensional.
Emissão do Prontuário reconstituído, conforme exigido pela NR-13.

Laudo - Ensaios não destrutivo

Após a realização da inspeção, a Revcal fornece toda a documentação necessária:

Folha de Atendimento Externo (FAE).

Relatórios de Ensaios Não Destrutivos (ME), quando aplicável.

Atualização do Livro de Registro de Segurança conforme a inspeção realizada.

Fornecimento da Placa de Identificação e TAG/Categoria do Vaso.

Laudo de Inspeção conforme a NR-13, incluindo registro fotográfico e o resultado da inspeção.

Dúvidas Frequentes sobre NR-13

Quem precisa atender a NR-13?

A NR-13 deve ser cumprida por todas as empresas que utilizam caldeiras, vasos de pressão e tubulações em suas operações. Isso inclui indústrias de diversos segmentos, como:

Indústrias alimentícias (laticínios, frigoríficos, cervejarias, etc.);
Usinas e refinarias;
Setor químico e petroquímico;
Hospitais e lavanderias industriais (que utilizam caldeiras a vapor);
Metalúrgicas e siderúrgicas;
Empresas de energia e papel e celulose, entre outras.

Ou seja, qualquer empresa que possua equipamentos pressurizados precisa realizar inspeções periódicas e possuir laudos técnicos NR-13, sob risco de multas, interdições e acidentes.

Quais equipamentos são abrangidos pela norma?

A NR-13 abrange todos os equipamentos que operam sob pressão e oferecem risco em caso de falha. Entre os principais, estão:

Caldeiras a vapor – utilizadas em indústrias, hospitais, lavanderias e usinas;

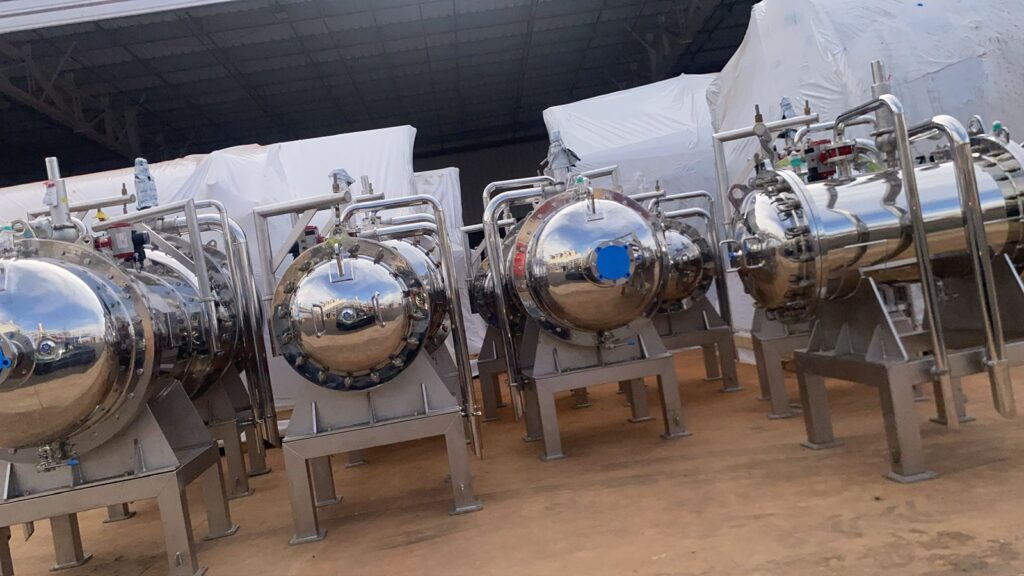

Vasos de pressão – equipamentos que armazenam ou processam gases e líquidos sob pressão;
Tubulações pressurizadas – linhas que transportam fluidos em alta pressão;
Tanques metálicos de armazenamento – quando operam sob pressão interna.

Na prática, qualquer equipamento que contenha fluido sob pressão e represente risco à segurança precisa estar em conformidade com a NR-13, passando por inspeções periódicas e emissão de laudos técnicos.

Com que frequência deve ser feita a inspeção da NR-13?

Depende do tipo de equipamento e da classificação de risco, mas em geral as inspeções são anuais ou bienais.

O que acontece se a empresa não estiver adequada à NR-13?

Não atender às exigências da NR-13 pode trazer sérias consequências para a empresa:

Multas e autuações aplicadas pelo Ministério do Trabalho;
Interdição dos equipamentos e até mesmo da planta industrial;
Responsabilidade civil e criminal em caso de acidentes;
Risco de acidentes graves, colocando em perigo a vida de colaboradores e terceiros;
Prejuízos financeiros e de imagem, já que a empresa pode ser acionada judicialmente.

Em resumo, não cumprir a NR-13 significa expor a empresa a riscos legais, financeiros e de segurança, que podem ser muito maiores do que o investimento em inspeções e laudos regulares.

Documentação Fornecida pela Revcal

Após a realização da inspeção, a Revcal fornece toda a documentação necessária:

Folha de Atendimento Externo (FAE).
Relatórios de Ensaios Não Destrutivos (ME), quando aplicável.
Atualização do Livro de Registro de Segurança conforme a inspeção realizada.
Fornecimento da Placa de Identificação e TAG/Categoria do Vaso.
Laudo de Inspeção conforme a NR-13, incluindo registro fotográfico e o resultado da inspeção.

Normas Aplicáveis

As inspeções realizadas pela Revcal estão em total conformidade com as normas aplicáveis:

NR-13 – Caldeiras e Vasos de Pressão.
ASME V e ASME VIII, que abordam os códigos de construção de vasos de pressão.
